Audio Limited A10-RACK

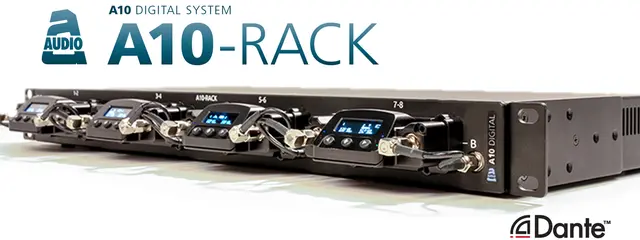

Praktisk montering for fire Uni- eller SuperSlot-trådløse mottakere i 1U Rack chassis. Designet for tokanalmottakere fra Audio Ltd, inkludert A10-RX, pluss-mottakere fra Lectrosonics og Wisycom. A10-RACK inkluderer innebygd antennedistribusjon med strømforsyning for aktive antenner. Opptil åtte kanaler med lyd fra enkelt- eller tokanalsmottakere vises på begge sine XLR-utganger og over Dante™ audio-over-Ethernet.
Dante™ lydnettverket gir enkelheten til en enkel CAT5 Ethernet-tilkobling for å bære lydsignalet fra de åtte kanalene i A10-RACK. Dante er alltid aktiv, uansett om mottakeren er satt for analog eller AES digitalt output. Når det brukes sammen med andre Dante-kompatible enheter, kan det bygges komplekse systemer med omfattende ruting. Monitorering og ruting av signaler fra sendere til mottakere forenkles med Dante Controller, en gratis programvare fra Audinate.
Egenskaper:
- Full integrering av Dante-lydnettet for opptil fire SuperSlot-kompatible, dual trådløse mic-mottakere (åtte lydkanaler)

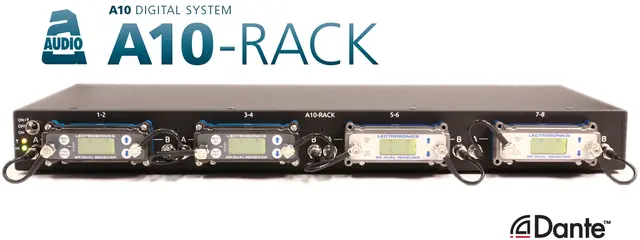

- Kompatibel med Audio Ltd, Wisycom og Lectrosonics slot mottakere
- Antennedistribusjon med bias power for aktive antenner
- Pass-through for å legge til en ny A10-rack for totalt 16 kanaler
- Strømdistribusjon via 4-pin XLR-M-kontakt, 10-18VDC
- Analog- eller AES-utganger via åtte XLR-M-uttak på bakpanelet
- Hver mottaker kan stilles til å sende ut analog eller AES individuelt (hvis mottakeren støtter det)
- Hver mottaker utgi analog eller AES og Dante samtidig

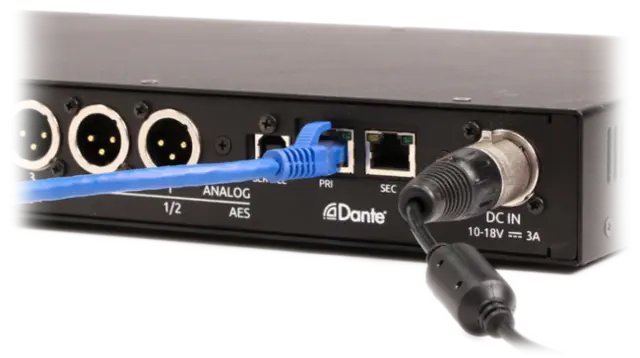

- Inkluderer en sekundær Ethernet-port for Dante redundans eller daisy-chaining av en til A10-Rack
- USB-B-port for oppdatering av RX-firmware via Mic2Wav app
- 470-694MHz front-end RF filter båndbredde
- 1RU chassis størrelse med justerbare rackører for å sette dybde
RF-distribusjon

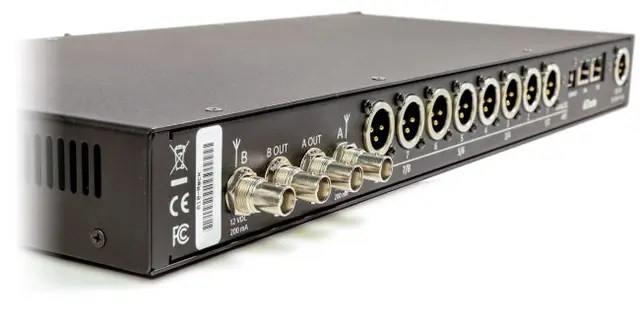

A10-RACK har en integrert RF-distribusjonsforsterker. Dens to RF-innganger tilbyr valgbar 12 V-powering for aktive antenner, pluss loop-through-tilkoblinger for en annen A10-RACK. Et enkelt par antenner kan brukes til opptil 16 lydkanaler.
A10-RACK er drevet fra standard 4-pin XLR, 10-18 VDC strømforsyninger, som for eksempel Sound Devices XL-WP4. Strømforsyninger krever 3 forsterkere (minimum) for riktig strømforsyning av A10-RACK og tilkoblede slot mottakere.
Audio Ltd A10-RACK er kompatibel med Wavemarks Wavetool for iOS og Mac. Wavetool bruker en datamaskin, telefon eller nettbrett til å vise nøkkelinformasjon for A10-RX, som for eksempel RF-status, RF-frekvens, TX-batterinivå og lydsignalhistorikk. Med mange funksjoner i ett program, gjør Wavetool det enkelt å feilsøke problemer eksternt.
| RF Frequency Range | 470-694 MHz |
| Number of Receivers | four two-channel, diversity receivers |
| Active Distribution Amplifier Bandwidth | 224 MHz, with powering for active antennas (12 V, 200 mA) |
| Antenna Inputs | 2 x BNC 50 Ohms |
| RF Outputs | 2 x BNC 50 Ohms |
| Power | 10–18 Volts DC, 3 amps via 4-pin XLR male |
| Audio Outputs | 8 x 3 pin XLR-M (analogue and/or AES3) |
| Dante Output | 2 x RJ45 to provide Dante™ primary and secondary |
| Output, Analogue | +18 dBu maximum, balanced |
| Output, Digital | AES3, transformer-balanced |
| Audio Frequency Response | 20-20,000 Hz ±1 dB |
| Service Port | USB type B |
| Dimensions (H x W x D) | 442 mm x 210 mm x 45 mm (without rack ears), 1 RU |
| Weight (without receivers) | 3.6 kg |
